  • 高速同步帶直線模組-FBL60系列
高速同步帶直線模組-FBL60系列

FBL60同步帶直線模組，全封閉式結構，本體寬度60MM，低噪音，輕量化、高剛性結構設計，壽命長，高速度運行。 并可定制長度，實現行業需求。

基本參數
品   牌：FUYU型   號：FBL60
有效行程：200MM~3000MM定位精度：±0.1MM
最大速度：900MM/S最大負載：30KG(水平) 2KG(垂直)
標配電機：兩相60步進電機傳動方式：同步帶傳動
全國熱線

0510-86952666

產品簡介 / Introduction

        產品介紹

FBL60是一款中型同步帶模組，模組寬度60MM（不含電機）。有效行程≤3000MM。使用兩相    60電機以提高模組運行速度，適合中的負載，高速度，中低精度使用情況。

FBL60系列是尊弈科技新研發的工業級直線模組，運行順滑，速度快、噪聲低、搭配控制器可實現高速直線運動控制，并定制長度，實現行業需求。

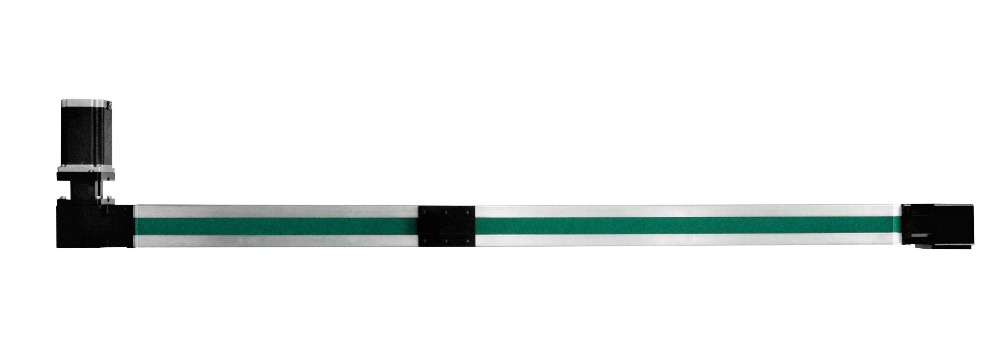

皮帶直線模組

        產品特點

  • 1.封閉結構，防塵防水。

  • 2.鋼絲皮帶，高強堅韌。

  • 3.厚壁型材，堅固耐用，超長行程，最長可達3M。

  • 4.加同步輪，極限速度可達900MM/S。

  • 5.專用電機，結構緊湊。

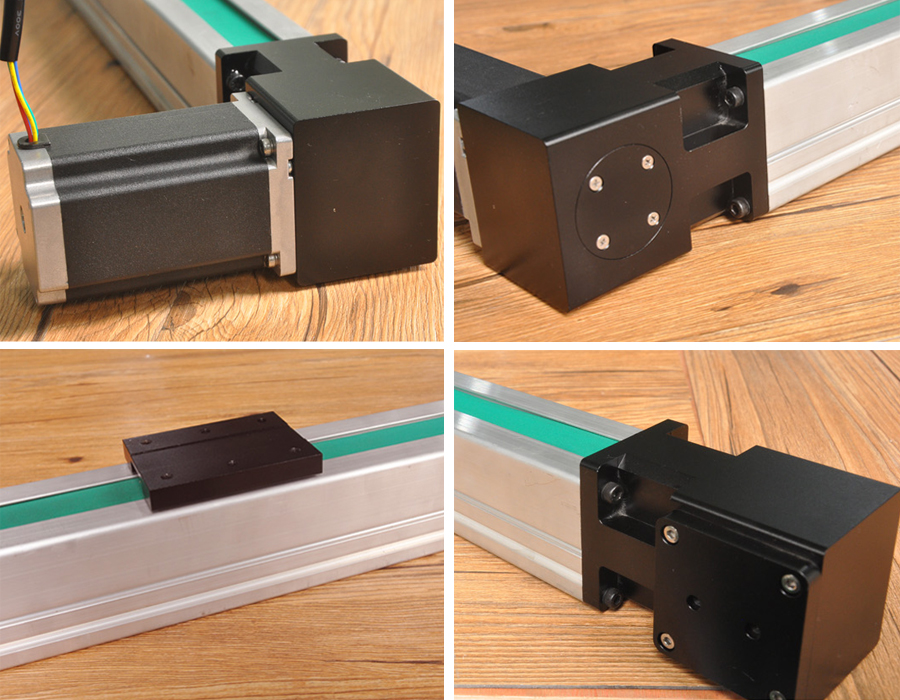

皮帶模組細節圖

        產品參數

滑臺材料全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑臺面板（上滑塊）寬度58MM*80MM
滑臺高度73MM
同步輪周長135MM
底板寬度60MM
總寬170MM（加電機）
精度定位精度0.1MM
承重水平負載≤30KG
有效行程≤3000MM
疊法可以疊十字、龍門式多種疊法
標配電機60步進電機
可定制電機伺服電機、減速電機，按需求定制。

        產品配置

標準配置非標選配
配件型號參數
兩相60步進電機

 FM60102SFD04

法蘭尺寸：60MM；機身長度：102MM；額定電流3A；保持扭矩3Nm法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機（換電機需增加外置法蘭）
同步皮帶 寬度：27MM



型材 截面尺寸：（61X60）；6061鋁合金
適配驅動

FMDD50D40NOM

適配60-110法蘭高壓（20-50V AC）兩相步進電機

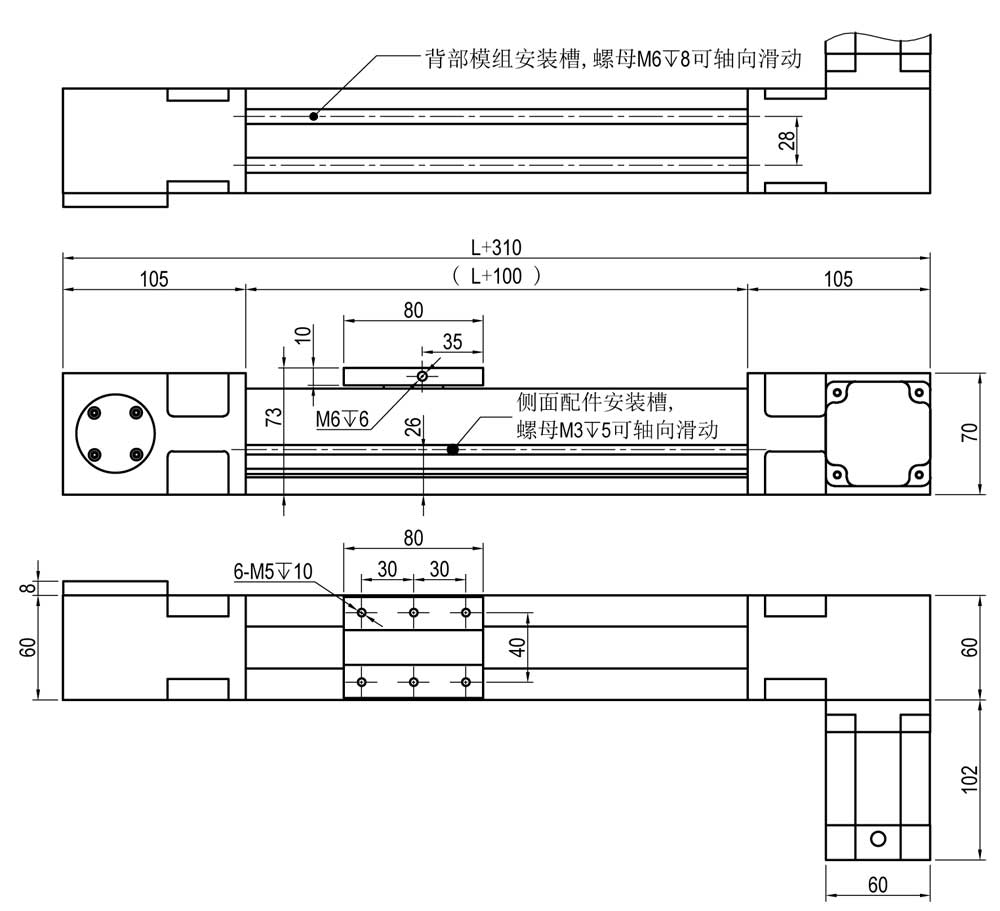

        產品圖紙

fpls60皮帶滑臺模組

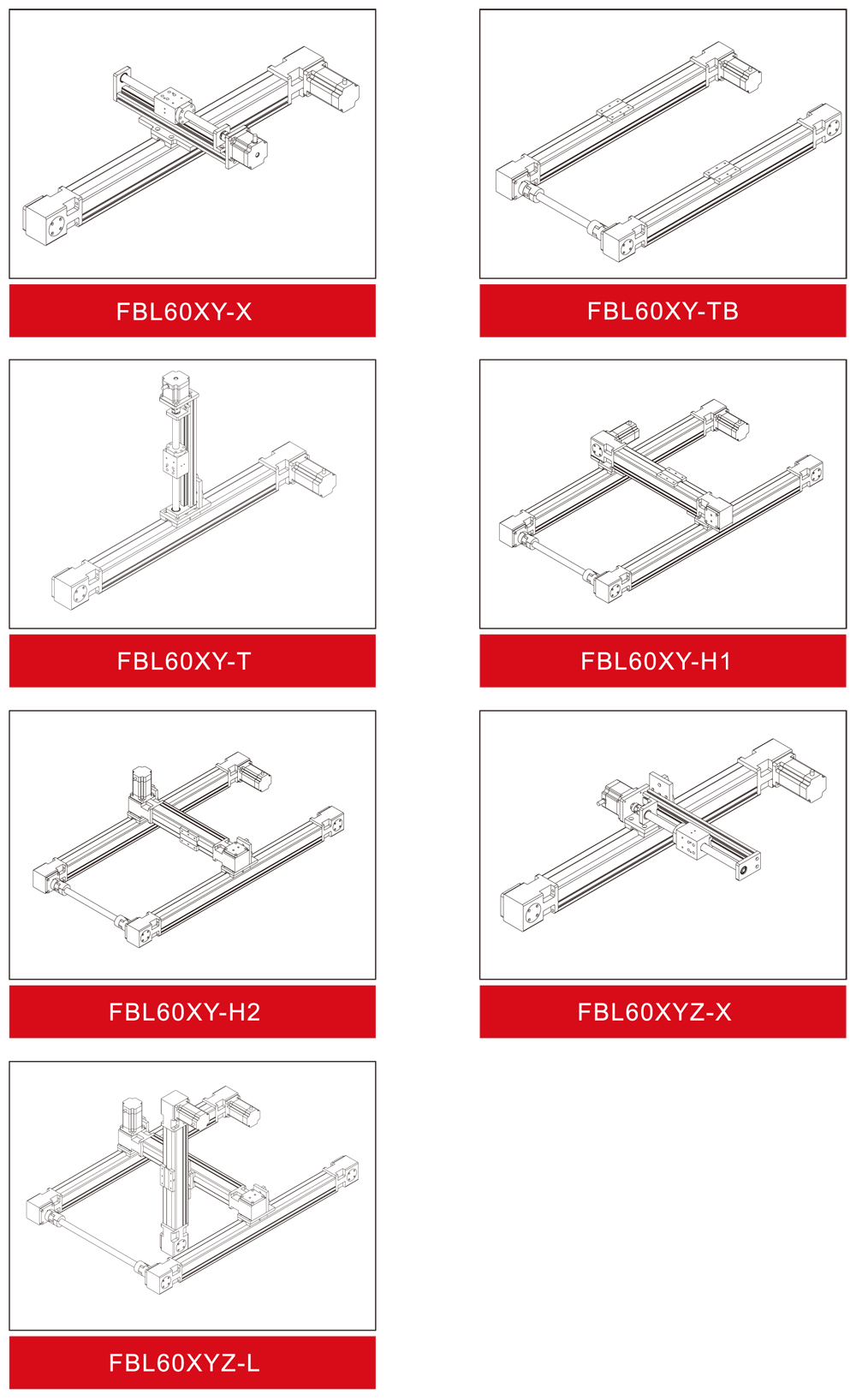

        多軸組合滑臺

60皮帶XYZ組合滑臺


        直線模組應用行業

直線模組應用行業分類


        應用案例

直線模組應用案例
